云南海灣管網式七氟丙烷滅火系統

1.1 管網式七氟丙烷滅火系統概述

七氟丙烷滅火劑在標準狀態下是一種無色、無味、不導電的氣體，其密度約是空氣的 6 倍，在一定壓力下呈液態，釋放后不含有粒子或油狀殘余物，不會污染環境和被保護物，不危害人類生存環境；滅火技術成熟；滅火后不留殘漬；合成物在大氣中存留壽命短；滅火劑不導電；具有良好的儲存性和穩定性。

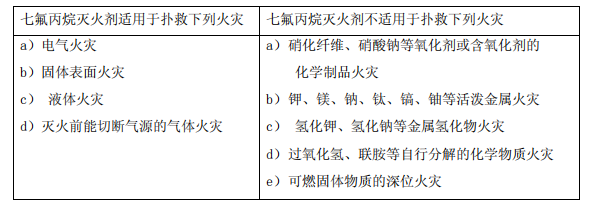

1.2 管網式七氟丙烷滅火系統適用范圍

1.3管網式七氟丙烷滅火系統 滅火機理

七氟丙烷滅火機理包括以下三方面：

a) 化學抑制：能夠惰化火焰中的活性自由基，阻斷燃燒時的鏈?zhǔn)椒磻?yīng)。

b) 冷卻：滅火劑在噴出噴嘴時，液體滅火劑迅速轉變成氣態需要吸收大量熱量，降低了保護區內火焰周?chē)臏囟取?/p>

c) 窒息：保護區內滅火劑的噴放降低了氧氣的濃度，降低了燃燒的速度。

2. 七氟丙烷滅火設備

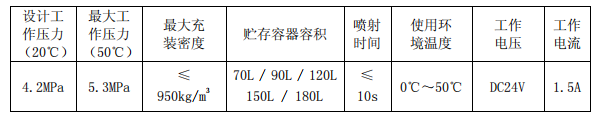

2.1 管網式七氟丙烷滅火系統主要技術參數

2.2 管網式七氟丙烷滅火系統工作原理

當火災探測器（感溫探測器、感煙探測器）探測到火情后，將火災信號反饋到云南火災報警控制器，云南火災報警控制器控制聲光報警器，發出撤離報警信號。同時，云南火災報警控制器將信號傳遞給氣體滅火控制盤，由氣體滅火控制盤控制聯動設備，30 秒延時后，向電磁型驅動裝置發出啟動信號（DC24V，1.5A），電磁型驅動裝置開啟驅動氣體容器閥，驅動氣體順序開啟選擇閥、滅火劑瓶組容器閥，釋放滅火劑，滅火劑通過噴嘴噴放到保護區中，達到滅火目的。當滅火劑流經滅火設備管路時，信號反饋裝置動作，電信號反饋到氣體滅火控制盤，表明滅火劑已噴放。

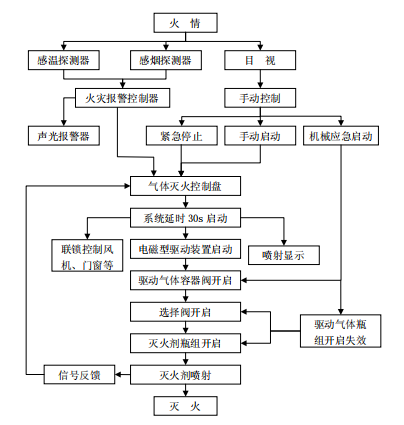

圖1 七氟丙烷滅火系統工作流程圖

2.3 結構及組成

云南海灣七氟丙烷滅火系統為全淹滅滅火系統，主要由火災探測系統（火災探測器、報警控制器）、滅火控制系統（氣體滅火控制盤、聲光報警器、緊急啟動/停止按鈕等）和氣體滅火設備三大部分組成。

七氟丙烷滅火系統按裝配形式可分為單元獨立滅火系統和組合分配滅火系統。

（1）單元獨立滅火系統：由一套七氟丙烷滅火劑供應源，通過固定的管網和噴嘴，對單個防護區或保護對象實施保護。系統可不設選擇閥，采用 1 只驅動氣體瓶組啟動全部七氟丙烷滅火劑瓶組。

（2）組合分配滅火系統：由一套七氟丙烷滅火劑供應源，通過區域選擇閥、固定的管網和噴嘴，對兩個或兩個以上的防護區或保護對象實施保護。

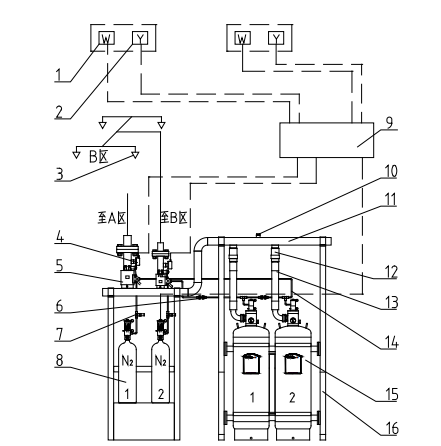

1. 感溫探測器 2. 感煙探測器 3. 噴嘴 4. 信號反饋裝置 5. 選擇閥 6.氣體單向閥 7.低泄高封閥 8. 驅動氣體瓶組 9.云南火災報警控制器 10.安全泄放裝置 11. 集流管 12.液體單向閥 13 連接管 14. 氣控管路 15. 滅火劑瓶組 16. 瓶架

圖2 組合分配滅火系統結構及組成圖

2.4 啟動方式

七氟丙烷滅火系統具有自動啟動、手動啟動和機械應急啟動三種方式。

1) 自動啟動：從火災探測報警、關閉聯動設備以及釋放滅火劑瓶組均由系統自動完成，不需要人員介入的操作和控制方式。

2) 手動啟動：人員接到火災自動報警信號或發現火災后，經確認后啟動手動按鈕，通過滅火控制器操作聯動設備、釋放滅火劑的操作和控制方式。

3) 機械應急啟動：指系統在自動啟動與手動啟動失靈時，人員用系統所設的機械式應急啟動機構，直接操作聯動設備和釋放滅火劑的操作和控制方式。

注意！機械應急啟動不是系統正常啟動的一部分，只能在緊急情況下作為最后的措施。

2.5 設備部件

滅火設備由滅火劑瓶組、驅動氣體瓶組、選擇閥、液體單向閥、連接管、集流管、安全泄放裝置、信號反饋裝置、氣體單向閥、低泄高封閥、噴嘴、氣控管路、瓶架、驅動氣體瓶架等組成。七氟丙烷滅火設備主要組成部件見附表 D。

2.5.1 滅火劑瓶組

2.5.1.1 用途：儲存滅火劑，發生火災時釋放滅火劑。

2.5.1.2 工作原理

七氟丙烷滅火劑以液態形式儲存在容器內，當發生火警時，來自驅動氣體瓶組的控制氣流進入容器閥驅動氣缸內，使容器閥開啟釋放滅火劑。緊急情況時，也可拉出手動保險銷（有標志），按下手動壓帽使容器閥開啟。但在組合分配系統中，應先開啟相應防護區的選擇閥，才能按下手動壓帽。

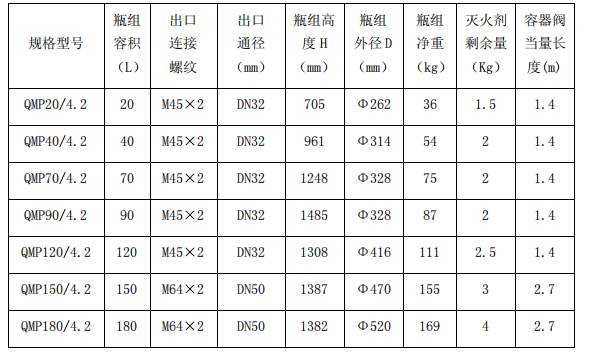

2.5.1.3 基本參數

2.5.1.4 應用說明

按設計要求充裝滅火劑與氮?dú)?。?dāng)瓶組中的壓力超過安全膜片承受的壓力時，安全膜片自行爆 破，滅火劑通過安全孔泄放，起到保護作用。瓶組壓力表處于長期帶壓狀態，檢查瓶組壓力時，可 直接讀取壓力表指示數值。

2.5.2 驅動氣體瓶組

2.5.2.1 用途：儲存高壓驅動氣體，用于開啟選擇閥和滅火劑瓶組容器閥。

2.5.2.2 工作原理

驅動氣體瓶組與氣控管路相連接。當滅火控制盤發出啟動信號時（DC24V，1.5A），對應驅動氣體瓶組上的電磁型驅動裝置啟動，打開驅動氣體容器閥，釋放驅動氣體瓶組中的高壓氮?dú)?，高壓氮?dú)馔ㄟ^(guò)氣控管路順序開啟對應的選擇閥、容器閥。

機械應急操作時，拉出電磁型驅動裝置的限位裝置，按下手動按鈕，打開驅動氣體容器閥，完成上述過程，啟動滅火設備釋放滅火劑，達到滅火目的。

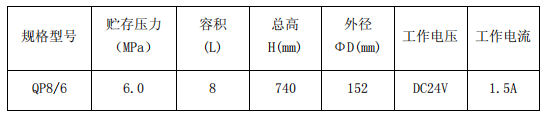

2.5.2.3 基本參數

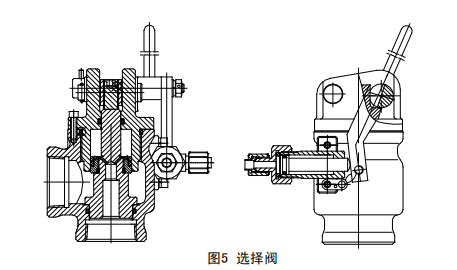

2.5.3 選擇閥

2.5.3.1 用途：使用在組合分配滅火系統中,控制滅火劑流向不同的防護區。

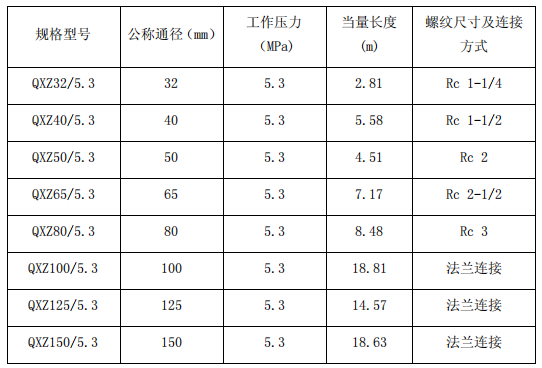

2.5.3.2 基本參數

2.5.3.3 特點：動作靈敏、安全可靠、流阻小，具有氣動和機械應急兩種啟動方式。

2.5.3.4 應用說明

安裝在集流管的選擇閥座上，每個保護區各設一個。伺應狀態時選擇閥關閉，當某個保護區需要滅火時，打開選擇閥，滅火劑通過對應的選擇閥噴到需要保護的區域內。

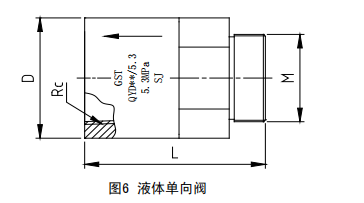

2.5.4 液體單向閥

2.5.4.1 用途：安裝于集流管與連接管之間，用以防止滅火劑倒流。

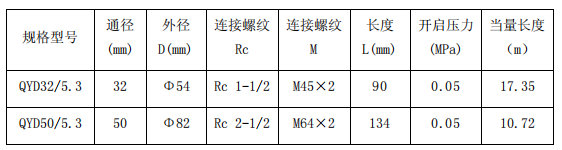

2.5.4.2 基本參數

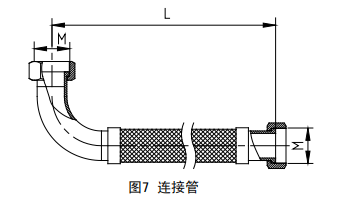

2.5.5 連接管

2.5.5.1 用途：安裝于滅火劑瓶組容器閥與液體單向閥之間，用以輸送滅火劑和緩沖滅火劑釋放時的沖擊。

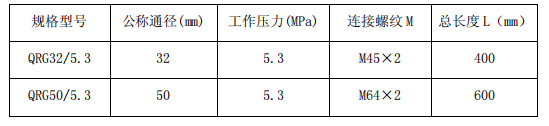

2.5.5.2 基本參數

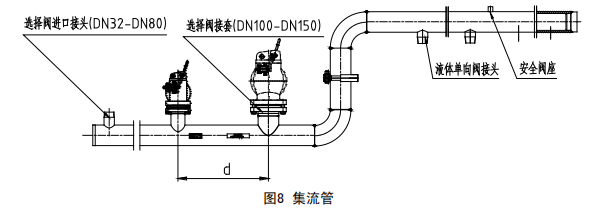

2.5.6 集流管

2.5.6.1 用途：匯集來自滅火劑瓶組的滅火劑。

2.5.6.2 基本參數

集流管主要由無縫鋼管焊接而成，工作壓力為 5.3MPa。選擇閥間距通常應按下表進行選取，也可按工程需要進行特殊設計。

2.5.6.3 應用說明

集流管安裝固定在瓶架及驅動氣體瓶架上。液體單向閥、安全泄放裝置、選擇閥安裝其上。

2.5.7 安全泄放裝置

2.5.7.1 用途：安裝在集流管上，當管道中壓力大于膜片爆破壓力時，安全膜片爆破，滅火劑通過安全泄放裝置安全泄放，從而起到保護的作用。

2.5.7.2 基本參數

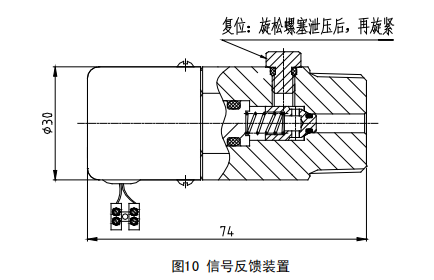

2.5.8 信號反饋裝置

2.5.8.1 用途：當滅火劑釋放時，信號反饋裝置動作，發出反饋信號，表明滅火劑已釋放。

2.5.8.2 基本參數

2.5.8.3 特點：結構緊湊，動作靈敏可靠，具有手動復位功能。

2.5.8.4 應用說明：安裝在選擇閥后的管路上，需在合適位置進行開孔并焊接附帶的閥座。滅火劑釋放后，需對信號反饋裝置進行復位。旋松螺塞泄壓，然后再旋緊，信號反饋裝置即可復位。

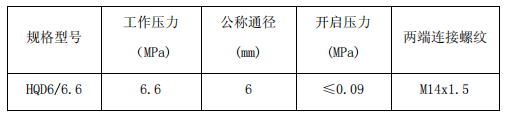

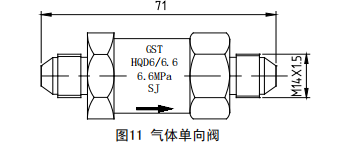

2.5.9 氣體單向閥

2.5.9.1 用途：安裝在氣控管路上，控制驅動氣體的流動方向。

2.5.9.2 基本參數

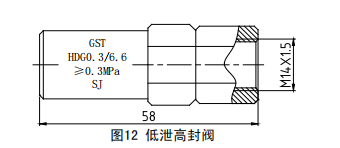

2.5.10 低泄高封閥

2.5.10.1 用途：安裝在驅動氣體容器閥出口處的氣控管路上，正常情況下處于開啟狀態用來排除由于氣源泄漏積聚在氣控管路內的氣體，防止滅火設備誤啟動。當氣控管路內壓力達到其關閉壓力時，該閥關閉。

2.5.10.2 基本參數

2.5.11 噴嘴

2.5.11.1 用途：安裝在滅火管路的末端，實現滅火劑的均勻噴放。

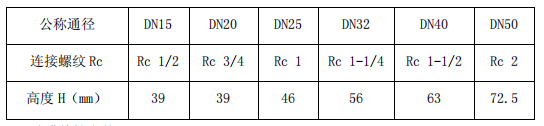

2.5.11.2 基本參數

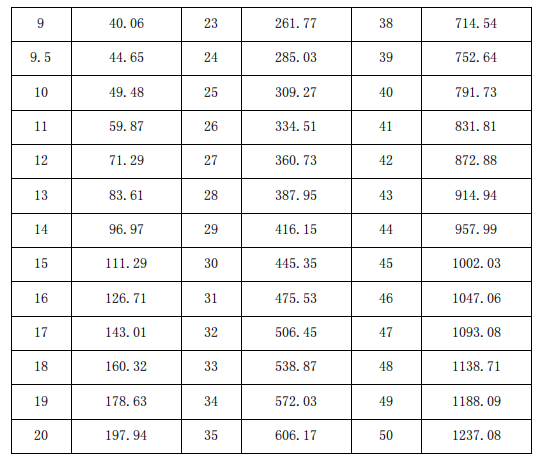

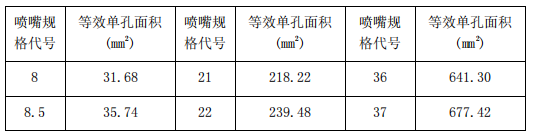

2.5.11.3 噴嘴特性參數

QPT*/*： 個 “*”代表噴嘴規格代號，第二個 “*”代表噴嘴通徑。并根據下表選擇噴嘴規格代號或等效單孔面積。

2.5.11.4 應用說明：為保證滅火設備的可靠性，應根據保護區體積、保護對象等進行計算后選擇噴嘴。噴嘴按工程需要開孔而成。根據工程需求可選配裝飾罩。

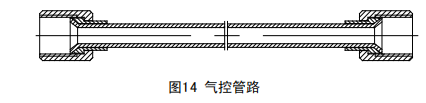

2.5.12 氣控管路

氣控管路 QKG06 主要由螺母、壓套、氣控管組成，它是用來輸送從驅動氣體瓶組釋放出來的驅 動氣體，與氣體單向閥、低泄高封閥等共同組成用于滅火設備啟動的控制管路。

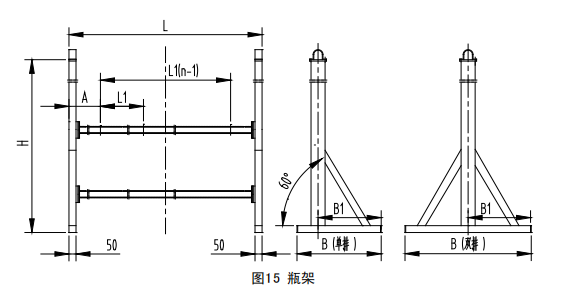

2.5.13 瓶架

2.5.13.1 用途：用于固定滅火劑瓶組、支撐集流管等部件。按結構可分為單排瓶架和雙排瓶架。

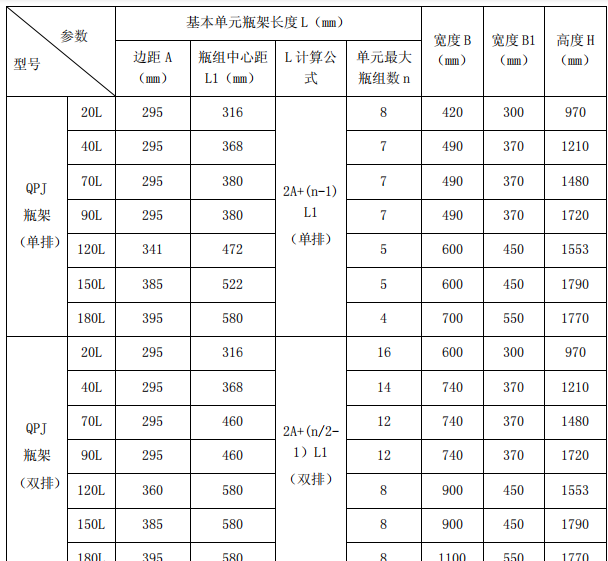

2.5.13.2 基本參數

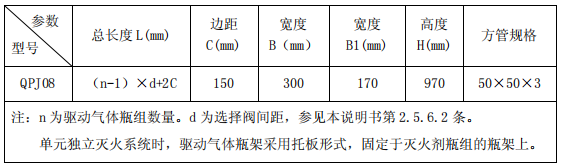

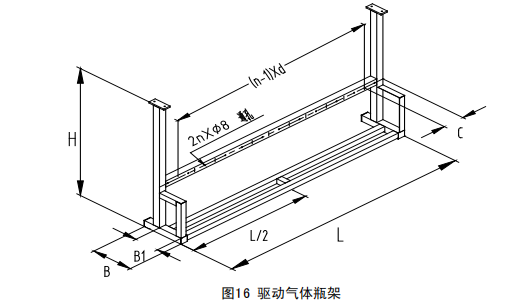

2.5.14 驅動氣體瓶架

2.5.14.1 用途：用來固定驅動氣體瓶組，支撐集流管（包括選擇閥）等。

2.5.14.2 基本參數

2.6 設計計算

設計計算應依據 標準 GB 50370-2005《氣體滅火系統設計規范》進行，以下簡稱規范。

2.6.1 設計安全注意事項

2.6.1.1 產品內充裝壓縮氣體，具有一定危險性。滅火時會分解產生一定量的氟化氫氣體。

2.6.1.2 防護區應有保證人員在 30s內疏散完畢的通道和出口，溫度應在 0℃～50℃，防護區的門應向疏散方向開啟，并能自行關閉，用于疏散的門必須能從防護區內打開。

2.6.1.3 瓶組儲存間應為 0℃～50℃，保證人員進出方便，且門應向外開啟，內設應急燈，通風良好，不易引起火災。

2.6.1.4 瓶組應遠離震動、沖擊、腐蝕等環境，不應直接受到日光照射，并且避免接近熱源

2.6.1.5 配備安裝所需的必要場所、設施及進入通道等，瓶組站立區應足夠平坦，且地面能夠承受瓶組負荷。

2.6.1.6 產品在工作場所的裝載和運輸，應暢通無阻。安裝前及安裝過程中應采取全面的安全措施。

2.6.1.7 安裝調試、使用操作、維護保養應遵照說明書執行；需由專業人員或培訓合格的專職人員負責進行。

2.6.2 設計一般要求

2.6.2.1 滅火設計濃度不應小于滅火濃度的 1.3 倍，惰化設計濃度不應小于惰化濃度的 1.1 倍。

2.6.2.2 固體表面火災的滅火濃度為 5.8%，其它滅火濃度可按附表A的規定取值，惰化濃度可按附表B的規定取值。附表中未列出的，應經試驗確定。

2.6.2.3 管網的管道內容積，不應大于流經該管網的七氟丙烷儲存量體積的 80%。

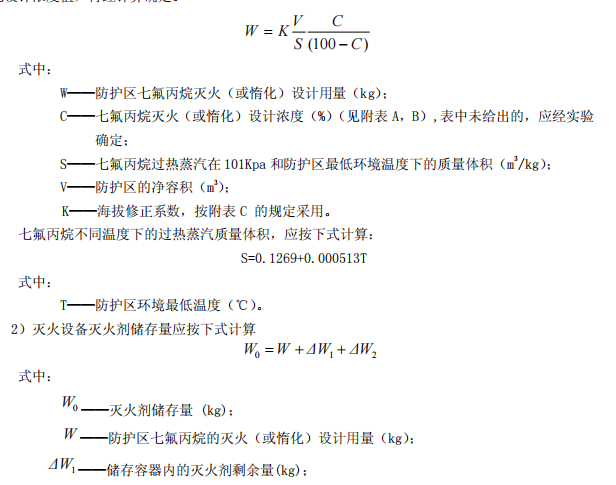

2.6.3 七氟丙烷滅火設備滅火劑設計用量計算

1）采用七氟丙烷滅火設備，其滅火劑設計用量是根據防護區內可燃物對應的滅火設計濃度或惰化設計濃度值，再經計算確定。

ΔW2 ——管道內的滅火劑剩余量。

2.6.4 管網計算及噴嘴選型

管網設計計算應由有設計資質的專業單位或設計院按規范規定進行，確定管網各管段通徑，確

定噴嘴的等效單孔面積。
